자동차 범퍼 사출 금형

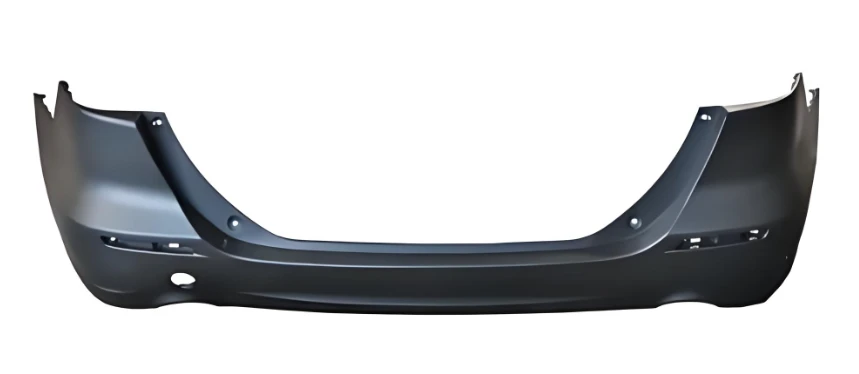

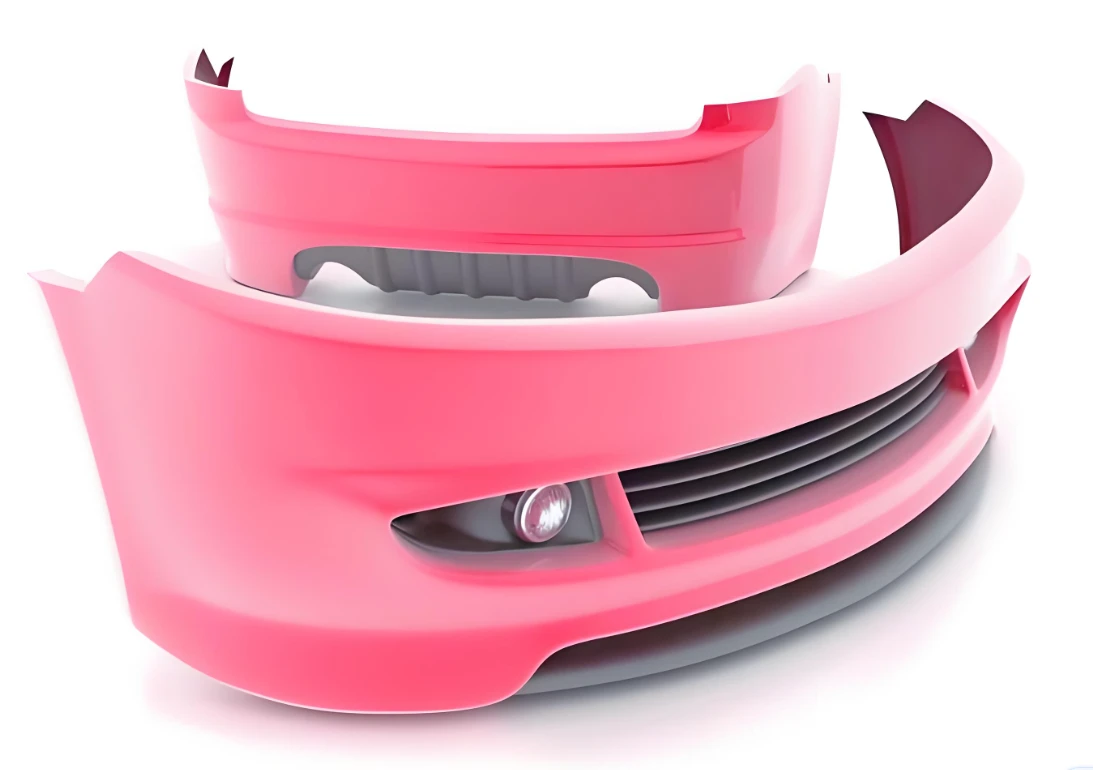

자동차 범퍼 사출 금형자동차의 앞, 뒤 범퍼 사출에 사용되는 크고 정밀한 금형입니다. 이는 자동차 외장 부품에서 기술적으로 가장 복잡한 유형의 금형 중 하나이며 범퍼의 외관, 정밀도 및 기계적 특성을 직접 결정합니다. 핵심 자동차 외장 부품의 형성 캐리어로서 설계 및 제조 수준은 범퍼의 조립 적합성 및 내충격성과 같은 주요 지표에 영향을 미칠 뿐만 아니라 자동차의 생산 효율성, 제조 비용 및 제품 인증 비율과 직접적인 관련이 있습니다. 이는 다양한 크기와 모양의 범퍼 성형 요구 사항을 충족하기 위해 연료 차량 및 신 에너지 차량을 포함한 다양한 유형의 차량에 널리 사용되며 자동차 제조 산업에서 없어서는 안될 핵심 생산 장비입니다.



I. 핵심 구조 및 설계 포인트

1. 파팅 시스템(외관에 중요)

내부 파팅 기술(고급{0}}모델의 주류): 파팅 라인이 제품의 내부 또는 매끄럽지 않은 표면에 숨겨져 있으며-외관에 파팅 라인이 보이지 않으며 차이 조절이 0.05mm 이하입니다.

외부 파팅 기술(경제형) : 파팅 라인이 외관 표면에 있습니다. 구조가 간단하고 비용이 저렴하지만, 연마 후 처리가 필요합니다.-

측면 코어-풀링: 넓은-면적 경사 가이드 핀/유압 슬라이더를 사용하여 범퍼 측면의 설치 구멍 및 번호판 위치와 같은 복잡한 구조를 형성합니다.



2. 게이트 시스템(품질에 중요)

재료 주입을 위한 오일 실린더 타이밍 제어 기능이 있는 표준 다점 순차 밸브 핫 러너(4-8 게이트)가 장착되어 있어 대형 부품의 웰드라인과 보이드를 효과적으로 제거합니다.

러너 레이아웃은 PP, TPO, PC/ABS 등의 재료가 빠르고 균일하게 채워지도록 균형 잡힌 충전 원칙을 따릅니다.



3. 이젝션 시스템(변형 방지의 핵심)

질소 가스 스프링 보조 + 다-단계 순차 배출로 안정적이고 균형 잡힌 배출력(20~50톤)을 제공합니다.

대규모-푸시 블록/푸시 플레이트 구조와 이젝터 핀 및 경사형 코어가 결합되어 얇은 벽(2.5-3.5mm)의 제품이 배출 시 백반 또는 변형되는 것을-방지합니다.



4. 냉각 시스템(효율성 핵심)

등각 3D 물 채널 + 구역별 온도 제어, 리브가 있는 영역과 벽 두께가 다양한 영역을 위해 설계된 독립 회로가 있습니다.

로컬 핫스팟(예: R 코너 및 마운팅 컬럼)에는 베릴륨 청동 인서트가 장착되어 열 방출을 강화하고 성형 주기를 60~90초 이내로 유지합니다.





II. 금형 재료 선택

부분	권장 재료	경도(HRC)	핵심 성능
금형 캐비티/금형 코어	718H, P20, 1.2738	30-36	연마 특성이 뛰어난 사전 경화강은 내마모성-및 내식성-이 뛰어납니다.
내마모성이 뛰어난-인서트	S136, NAK80	45-52	거울-광택 처리, 내부식성-저항성, 고광택 제품에 적합-
슬라이더/경사 상단	ASP-23 (분말강)	58-62	높은 인성, 높은 압력 저항, 긴 수명
다이 홀더	45#강철, 50#강철	28-32	고강도, 고압에서도 변형이 발생하지 않음



III. 주요 기술 특징

대규모-규모 및 높은 강성:각 금형 세트의 무게는 15~30톤이며 위치 지정을 위한 4개의 가이드 컬럼이 있으며 닫힘 정확도는 ±0.02mm 이하입니다.



CAE 시뮬레이션-기반:공정 전반에 걸쳐 Moldflow 흐름 분석을 완료하여 충진, 압력 유지 및 냉각을 최적화하고 뒤틀림 및 수축을 사전에 예측합니다..



긴-수명 설계:표준 수명은 300,000~500,000회 금형 주기입니다. 고급-신 에너지 금형의 경우 수명이 800,000 금형 주기를 초과할 수 있습니다.



새로운 재료와 호환 가능:장유리섬유 강화 PP, 저-취 친환경-소재 및 기타 범퍼용 신규 특수 소재와 호환됩니다.







IV. 제조 및 생산 공정



1. 디자인: UG/NX의 3D 모델링 → 금형흐름해석 → 구조검토



2. 처리: 5-축 밀링 → 심공 드릴링(수로) → 열처리/질화 → 경면 연마(Ra 0.1μm 이하)



3. 조립:정밀한 금형 정렬 → 핫런너 설치 → 이젝션/언출 메커니즘 조정



4. 금형 테스트: T1~T3차 금형 테스트 → 공정 변수 최적화 → 크기 및 외관 종합 검사





V. 결론

요약하면, 자동차 산업이 경량화, 새로운 에너지 및 개인화를 향해 나아가면서 범퍼용 플라스틱 금형은 보다 정밀한 구조 설계, 환경 친화적인 재료 호환성 및 보다 지능적인 제조 공정을 향해 진화하고 있습니다. 다양한 차량 모델의 ​​맞춤형 성형 요구 사항을 충족하는 동시에 생산 효율성과 제품 품질 개선이라는 두 가지 목표의 균형을 맞춰야 합니다.
